В современных аудио- и видеосистемах коаксиальные разъёмы играют роль важнейшего элемента коммутации. В Украине спрос на профессиональные решения в этой области растёт: монтажные организации, инсталляторы и частные пользователи всё чаще сталкиваются с необходимостью самостоятельного выбора аксессуаров для построения надёжной системы передачи сигнала. Тем не менее специфика коаксиальных разъёмов остаётся загадкой для большинства – рынок переполнен аббревиатурами, техническими нюансами, внешне похожими, но принципиально разными типами коннекторов. Даже опытные радиолюбители не всегда уверенно расскажут, в чём разница между BNC и RCA, почему важен диэлектрик и как не ошибиться с подбором контактной группы. Для тех, кто сталкивается с подобной задачей впервые, особенно важно получить простые и понятные рекомендации. На сайте компании 1-TECH вы можете узнать как выбрать коаксиальный разъём и для чего он нужен.
Основные виды коаксиальных разъёмов для аудио-видео оборудования: классификация и назначение
Для передачи аналогового и цифрового сигнала принято использовать различные виды коаксиальных разъёмов. Каждый тип коннектора предназначен для определённых задач, отличается параметрами тока, формы, уровня защиты от помех. Грамотный выбор зависит не только от типа оборудования, но и от специфики самой системы коммутации.

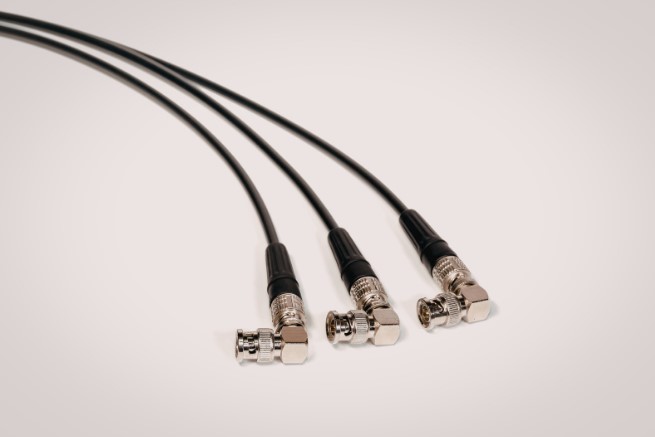

Самые распространённые типы коаксиальных разъёмов в аудио-видео технологиях – BNC, RCA, F-типа и SMA. В профессиональных студиях для передачи видеосигнала высокого качества наиболее востребованы BNC-разъёмы: благодаря «байонетному» (поворачивающемуся) креплению этот тип обеспечивает максимально плотный контакт и защищённость от случайного разъединения. BNC отлично раскрывает потенциал цифровых интерфейсов SDI и аналогового композитного видео, широко применяется на телевизионных площадках, в системах видеонаблюдения и звукозаписи.
RCA, или «тюльпан», чаще встречается в домашних аудиосистемах и любительских решениях, поскольку отличается простотой подключения. Это универсальный вариант для проведения стереозвука, композитного видеосигнала или SPDIF, поддерживает большинство бытовых устройств. Однако RCA не рассчитан на длительную интенсивную эксплуатацию и не может гарантировать высокий уровень защиты от наводок в условиях электромагнитных помех.
F-разъёмы часто можно встретить при подключении телевизионных антенн и спутникового оборудования. Этот тип рассчитан на передачу высокочастотных сигналов по коаксиальному кабелю, конструкция обладает минимальным сопротивлением обратному току, но требует высокого качества монтажа, особенно при работе с дорогими кабельными трассами.

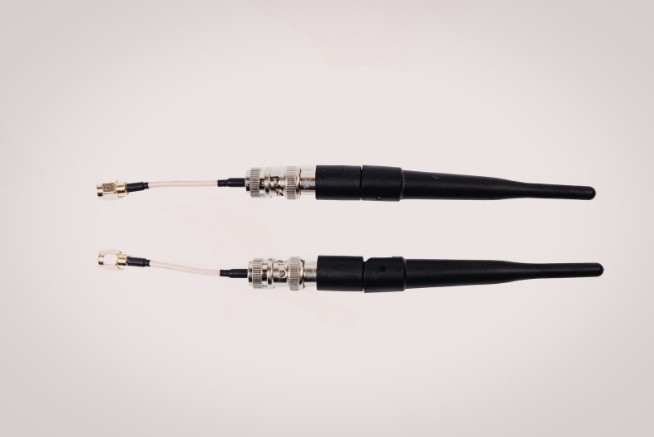

SMA-разъёмы относят к профессиональной категории. Они оптимальны для организации беспроводных соединений, требуют высокой точности в стыковке, используются чаще всего в лабораторных задачах, тестовом оборудовании, измерительной технике, а также в некоторых промышленных аудио-видео решениях. Особенность – высокая устойчивость к ВЧ-помехам и отличная герметизация.
Владея знанием о типе оборудования, его интерфейсах и сферах применения, нетрудно сузить круг поиска необходимого разъёма до 2-3 вариантов. Важно помнить: неправильный выбор типа приведёт к ухудшению качества передачи сигнала, а иногда и к полному отсутствию соединения.
Технические характеристики коаксиальных разъёмов и влияние параметров на качество сигнала
Правильный подбор коаксиального разъёма невозможен без учёта технических характеристик. Даже если внешне коннекторы выглядят одинаково, внутри они могут существенно различаться по своим свойствам. Инженеры аудио-видео систем, работая в украинских реалиях, отмечают: некачественная коммутация – одна из главных причин поломок и помех, которые невозможно устранить без замены неудачно выбранных разъёмов.
Импеданс: сопротивление, определяющее совместимость
Один из ключевых параметров коаксиального разъёма – волновое сопротивление или импеданс. Наиболее часто применяют разъёмы с импедансом 50 Ом (для профессионального вещания, радиоаппаратуры, измерительной техники) и 75 Ом (используются в ТВ-системах, бытовом видео, аудиотехнике). Ошибка в подборе импеданса приводит к отражению сигнала, резкому снижению качества изображения или звука, возникновению паразитных наводок.
Выбирая разъём, обязательно проверяйте маркировку и техническую документацию: в студийных и монтажных решениях несоответствие импеданса может полностью «заглушить» трансляцию. Даже если визуально BNC-разъём отличается лишь цветом или незначительной надписью, он может относиться к разной категории сопротивления.
Диапазон рабочих частот
Параметр определяет, какую максимальную частоту сигнала способен пропустить разъём без потерь. Для бытовых задач достаточно диапазона до 500 МГц, но современные цифровые системы требуют поддержки частот на уровне 1-3 ГГц. Необходимо учитывать этот показатель при выборе разъёмов для спутниковой техники, студийных микрофонов, видеокамер и сигналов HD/4K.
Материалы изготовления: надёжность и срок службы
Качество и долговечность коаксиального разъёма во многом зависит от используемых материалов. Контактные группы изготавливают из латуни или меди, часто с серебряным или позолоченным покрытием. Это обеспечивает минимальное переходное сопротивление и защиту от коррозии. Корпус изготавливают либо из алюминия, либо из прочного пластика с металлическими элементами, а диэлектрик (изолятор между контактами) должен обладать высокой стойкостью к пробою и не допускать утечек сигнала.
Механическая прочность разъёма особенно важна для студийной и сценической аппаратуры, которая регулярно подключается и отключается. Недорогие решения чаще всего используют бюджетные сплавы и простые пластиковые корпуса, что уменьшает ресурс и увеличивает риск неисправностей при активной эксплуатации.
Тип подключения и стандарты монтажа
Существуют разъёмы на пайке, обжимные, самозажимные или предназначенные для быстрого монтажа без специального инструмента. В профессиональных условиях рекомендуют выбирать обжимные конструкции – они обеспечивают высокую прочность и стабильность контакта, минимизируют потери на соединении и подходят для работы с кабелями любой длины. Однако новичкам проще начать с самозажимных вариантов, которые не требуют специфических навыков или инструментов.
Ещё один критерий – соответствие международным стандартам. Европейское и американское оборудование часто использует разъёмы с разным импедансом, диаметром, форм-фактором. Важно сверяться с документацией: неправильный выбор стандарта приведёт к невозможности соединения или быстрому износу контактной группы.
Те, кто только начинает работу с аудио-видео кабелями, должны помнить: несмотря на кажущуюся простоту задачи, нюансов у коаксиальных разъёмов предостаточно, и от грамотного подбора зависит не только качество сигнала, но и долговечность оборудования.
Для дополнительного понимания специфики рынков и факторов ценообразования компания 1-TECH подготовила детальное разъяснение от чего зависит цена разъёмов.
Практические советы по подбору коаксиальных разъёмов для аудио-видео систем
Выбор подходящего коаксиального разъёма – задача, от которой напрямую зависят стабильность системы и отсутствие лишних расходов в будущем. Для украинских пользователей актуально учитывать не только параметры оборудования, но и специфику местного рынка, доступность качественных аксессуаров и варианты логистики. Компания 1-TECH на своем сайте 1-tech.com.ua публикует актуальные обзоры и рекомендации по выбору оригинальных компонентов.
Рекомендуется придерживаться следующего алгоритма:
- Определите тип разъёма по интерфейсу оборудования. Всегда уточняйте, какой именно стандарт поддерживается вашим устройством – BNC, RCA, F или SMA. Не стоит ориентироваться только на внешний вид, поскольку некоторые конструктивные отличия неочевидны.
- Уточните допустимое волновое сопротивление. Проверьте техническую документацию на оборудование и кабель. Для большинства домашних ТВ- и AV-систем это 75 Ом, для профессионального аудио – 50 Ом.
- Проверьте частотный диапазон. Для цифровых и спутниковых систем выбирайте разъёмы с увеличенной пропускной способностью, это снизит потери на высоких частотах.
- Обратите внимание на материалы контактной группы. Предпочтительнее латунь с серебряным или позолоченным покрытием, в дешёвых изделиях часто используют сплавы с добавками, ухудшающими проводимость.
- Выберите оптимальный тип монтажа. Если есть опыт пайки – используйте пайку или обжим, для быстрого монтажа в полевых условиях подходят самозажимные коннекторы.
- Покупайте сертифицированную продукцию у проверенных поставщиков. Это снизит вероятность подделок и брака, обеспечит гарантию качества и своевременную поддержку.
Следует помнить: даже если кажется, что «любой разъём подойдёт», некачественная или неподходящая деталь может привести к ухудшению всего сигнального тракта. Профессиональные монтажники в Украине рекомендуют уделять максимальное внимание деталям, особенно в случаях, когда система рассчитана на долгосрочную эксплуатацию или работает с дорогостоящим оборудованием.
Организация надёжной коммутации обязательна для студий, концертных площадок, учебных классов и даже домашних кинотеатров. Ошибка в выборе разъёма способна обернуться не только потерей времени, но и дорогостоящим ремонтом техники.
Примеры ошибок при выборе коаксиальных разъёмов и их последствия
Типичные ошибки при подборе коаксиальных разъёмов встречаются как у новичков, так и у опытных инсталляторов. Среди наиболее распространённых:
- Покупка разъёма с неподходящим типом соединения – попытки совместить BNC с RCA или SMA заканчиваются неудачей, физически такие разъёмы не подходят друг к другу.
- Игнорирование волнового сопротивления – использование разъёмов и кабелей с разным импедансом приводит к существенным потерям сигнала, невозможности передачи цифровых данных и появлению шума.
- Применение дешёвых несертифицированных разъёмов – дешёвый металл быстро окисляется, контакт нарушается, появляются кратковременные пропадания сигнала.
- Отсутствие должной фиксации или неправильный монтаж (некачественная пайка, ослабленные зажимы) – это ведёт к периодическим сбоям, особенно при вибрациях и мощных нагрузках.
- Пренебрежение спецификой оборудования – некоторые устройства требуют строго определённых разъёмов (например, HD-SDI видеокамеры), использование универсальных коннекторов неизбежно приведёт к поломкам.
Современные аудио-видео системы предъявляют повышенные требования к качеству коммутации. Даже мелкая ошибка может стать причиной дорогостоящих простоев, сложного поиска «плавающих» неисправностей и повторных монтажей.
Советы по экономии и лайфхаки при выборе коаксиальных разъёмов
Рационализация расходов при покупке коаксиальных разъёмов возможна, если грамотно подходить к выбору поставщика и обращать внимание на детали. Для Украины характерна высокая доля несертифицированной продукции, которая визуально практически не отличается от оригиналов, но быстро выходит из строя.
Несколько практических рекомендаций:
- Оценивайте перспективу: для критически важных магистралей и оборудования с высокой стоимостью ремонта лучше покупать более дорогие оригинальные разъёмы, для второстепенных задач – допускается использовать бюджетные варианты, но только при полной уверенности в их совместимости.
- Читайте отзывы и обращайте внимание на наличие сертификационных документов.
- Не экономьте на инструменте для обжима или пайки: неправильная технология монтажа сведёт к нулю все преимущества даже самого дорогого разъёма.
- Для серьёзных проектов не стоит приобретать разъёмы «про запас» на множестве рынков: выбирайте одного надёжного поставщика, который сможет быстро заменить дефектные позиции.
- Если есть сомнения – консультируйтесь со специалистом по оборудованию, либо используйте специализированные сервисы по подбору аксессуаров, такие как собственный конфигуратор поставщика.
Развивая культуру профессиональной коммуникации и выбирая только надёжные комплектующие, можно обеспечить долгий срок службы аудио-видео систем и избегать неприятных ситуаций, связанных с потерей качества сигнала или выходом из строя дорогостоящей техники.
Выводы: как выбрать коаксиальный разъём с гарантией качества
Выбор коаксиального разъёма для аудио-видео систем не сводится к подбору первого попавшегося аксессуара. На высоконагруженных магистралях правильная коммутация – залог качества сигнала и долговечности оборудования. Чёткое понимание вида разъёма, технических характеристик, стандартов монтажа и реальной совместимости с оборудованием позволяет избежать типичных ошибок, сэкономить время и средства на последующем обслуживании. Специалисты рекомендуют обращать внимание на репутацию поставщика, изучать техническую документацию и не пренебрегать деталями, даже если речь идёт о одном небольшом элементе в сложной системе.
